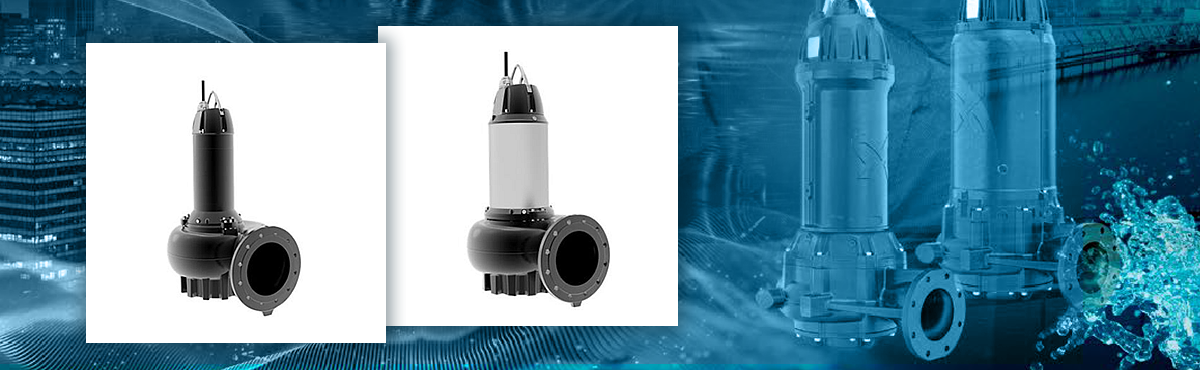

Ремонт насосів Grundfos SL/SLV
Grundfos SL1 і SLV – занурювальні каналізаційні насоси, призначені для роботи зі стічними водами та твердими включеннями. У SL1 – одноканальне колесо S-tube, у SLV – вільновихрове SuperVortex. Однаковий симптом, наприклад падіння напору, може мати різні причини.
У SL1 перевіряють зазори та канал колеса, у SLV – зношування корпусу і самого вихрового колеса. У конструкції використовується подвійне картриджне ущільнення вала: первинна пара виконана з карбіду кремнію, вторинна – з графіту та кераміки.
Ознаки несправності та можливі причини
Якщо насос вмикається, але не перекачує стоки, спочатку перевіряють засмічення робочого колеса, зворотний клапан, засувку, напірний трубопровід і напрямок обертання. Розбирати агрегат до перевірки системи недоцільно.
Зниження подачі або напору за незмінних умов зазвичай пов’язане зі зношуванням робочого колеса, ущільнювального або зносного кільця, збільшенням внутрішніх зазорів чи частковим засміченням. Практичний орієнтир для звернення до сервісу – падіння продуктивності приблизно на 15–20 %. Це не заводський допуск, але таке зниження вже помітно збільшує час відкачування резервуара.
Спрацьовування автомата або теплового захисту може вказувати на заклинювання колеса, перекіс фаз, підвищений струм або пошкодження обмоток. Повторні запуски без пошуку причини збільшують ризик перегрівання двигуна.
Гул і вібрація з’являються в разі зношування підшипників, деформації робочого колеса, люфту або порушення балансування. Після видалення ганчір’я чи іншого сміття вал перевіряють на вільне обертання, а колесо – на биття та сліди контакту з корпусом.
Спрацьовування датчика вологості або вода в масляній камері вказують на можливу втрату герметичності. У виконаннях із датчиком WIO контролюється концентрація води в маслі в діапазоні від 0 до 20 %. Набір захисних пристроїв залежить від модифікації насоса. У стандартних виконаннях використовуються термовимикачі та реле вологості, у спеціальних версіях – датчики Pt1000 для точного контролю температури та WIO, який вимірює відсоток води в маслі. Тому під час діагностики важливо знати конкретну модель – універсального набору датчиків для всієї серії SL/SLV немає.
Як проводиться діагностика насосів SL/SLV в «АкваПрофі»
Діагностика починається з вивчення заводської таблички: за повним кодом визначають потужність, кількість полюсів, конструктивне виконання та комплект датчиків. Після цього виконується комплексна перевірка:
- електричних параметрів – напруги, струму по фазах, опору обмоток та ізоляції;
- працездатності термозахисту, реле вологості, Pt1000 або WIO – залежно від комплектації;
- стану кабелю та герметичності кабельного вводу;
- механічної частини – робочого колеса, корпусу, зазорів, вала, підшипників і стану масла.
За підсумками огляду складається дефектувальна відомість, на підставі якої узгоджуються обсяг робіт, перелік необхідних деталей і остаточна вартість.
Що входить у ремонт Grundfos SL/SLV
Перелік робіт залежить від виявлених несправностей. У типових випадках він може включати:
- очищення проточної частини та робочого колеса;
- заміну картриджного ущільнення – первинна пара з карбіду кремнію, вторинна – з графіту та кераміки;
- заміну підшипників, ущільнювальних і зносних кілець;
- ремонт або заміну кабелю та кабельного вводу;
- відновлення електродвигуна – перемотування, просочення, заміну статора;
- заміну масла – для SL1 і SLV потужністю 1,1–11 кВт використовується Shell Ondina 919, об’єм масляної камери становить від 0,6 до 1,2 л залежно від модифікації.
Особлива увага приділяється валу: у разі виявлення биття перевіряються посадкові місця під підшипники. Установлення нових підшипників на пошкоджений вал не усуває причину вібрації та призводить до повторної поломки, тому такі вузли або відновлюються, або замінюються.
Після складання обов’язково проводяться контрольні випробування: вимірювання електричних параметрів, перевірка герметичності, напрямку обертання та роботи під навантаженням. Холостий запуск дає змогу переконатися в роботі двигуна, але не дає повної картини щодо напору та подачі, тому тест проводиться в умовах, наближених до експлуатаційних.
Компанія «АкваПрофі» виконує діагностику та ремонт насосів Grundfos SL і SLV у Києві та Київській області. Після розбирання та дефектування майстер називає точний перелік деталей, остаточну вартість і строк відновлення.
